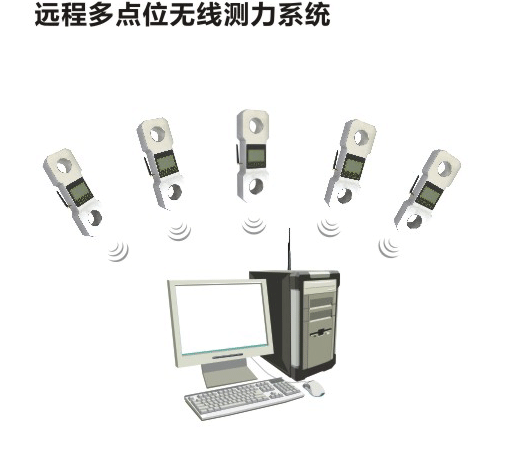

多点位无线测力控制系统

多点位无线测力计控制系统方案（以一对十六个点位的核电站吊装系统举例）

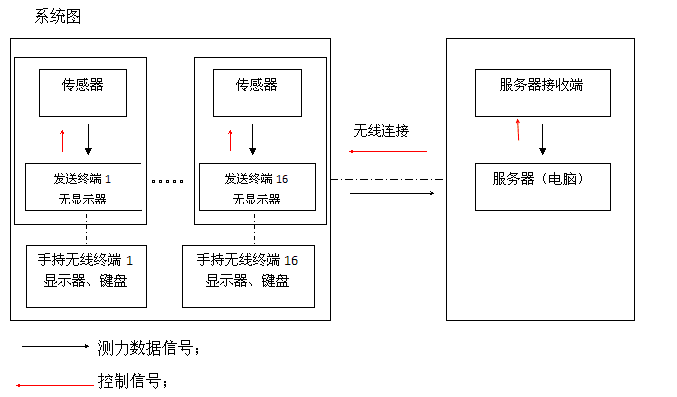

一、 系统图

注：其中传感器和发送终端做成一体

    系统说明：

1. 传感器：

Ø 数显测力计；

Ø 标定、载荷试验；

2. 发送终端：

Ø 采集测力数据，并发射测力无线信号；

Ø 传送服务器控制信号；

3. 手持无线终端：

Ø 同步接收对应的无线信号；

Ø 发射控制信号

4. 服务器接收端：

Ø 同步接收16组测力无线信号；

Ø 发射控制信号

5. 服务器(普通笔记本电脑+软件)

Ø 识别16组测力无线信号；

Ø 显示测力数据、分析数据、保存数据、数据导出；

Ø 输出“开关机”，“皮重、归零”，“峰值”，“保持”四个指令；

Ø 上下限警报值设定，有报警提示；

Ø 力值参数设定（单位、显示分度）。

6. 其他说明：

传感器（推拉力计）、发送终端、服务器接收端可任意单独更换。

一、 性能参数

1. 测力计性能参数：

Ø 额定载荷：30t;

Ø 测力精度误差：0.5%；

Ø 安全载荷：120%；

Ø 极限载荷：150%。

2. 无线传输性能

Ø 通讯距离：200m；

Ø 数据更新周期：1s；

3. 系统整体性能：

Ø 持续工作时间：12小时；

Ø 防尘防水性能：IP67

注：IP67: 国际电工委员会推荐标准，6表示完全防止粉尘进入，7表示可短时间耐侵水（1m）。
